Réglage de l’axe Z

mercredi 12 septembre 2018, par Rémi

Révision du 21/03/2020 :
Les supports du plateau avec les ressort, c’est bien. Mais j’ai trouvé un système que certains trouverons peu adapté car trop sensible à la température :
J’ai supprimé les ressorts et mis des joints "clapets percés" de robinets. Ça marche bien, malgré tout, ça ne bouge pas trop à la chaleur, et je trouve (subjectif, peut être ?) que cela absorbe un peu les vibrations.

Nouvelle impression d’une pièce de réglage. Celle ci est prévu pour vérifier si les deux support verticaux, sur lesquels reposent la tête d’impression, sont bien, à la même hauteur.
J’ai donc créé une pièce verticale avec un pied , et une seconde qui rentre à l’intérieur, plus une vis (petite vis de récupération).

Le fichier SCAD pour openscad des deux partie de la réglette :

Le fichier STL des deux partie de la réglette :

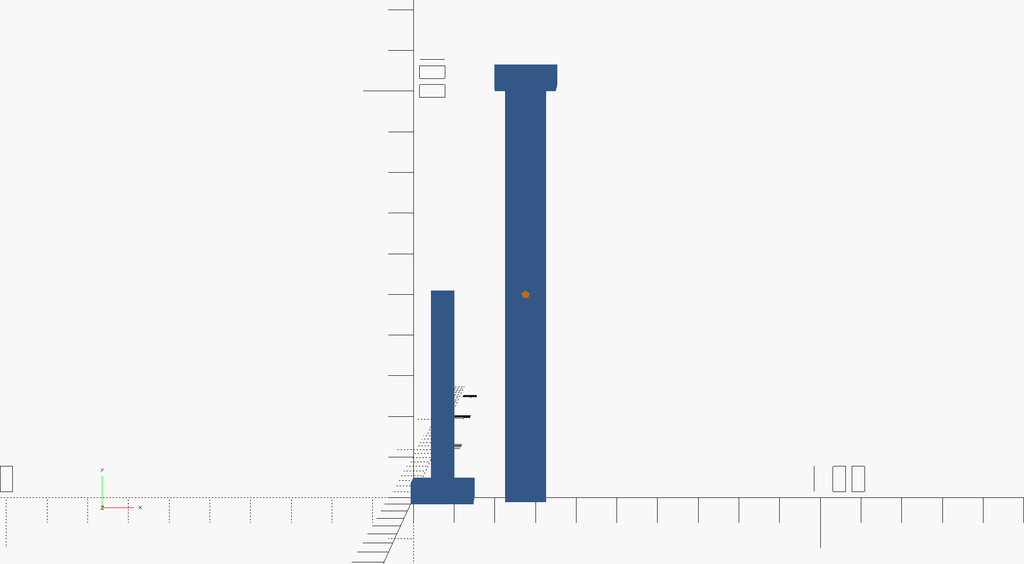

Voila le rendu :

Mes pièces sont réglées à la bonne hauteur, la vis bloque le tout. A présent, je vérifie la hauteur avec, c’est plus pratique que le mètre !
